RGB LED Cube
Der LED-Würfel war wieder einmal eine neue Herhausforderung, indem 1500 Anschlüsse verkabelt und programmiert werden mussten.
Konstruktion und Fertigung
Der Aufbau erfolgt in Schichten: Mithilfe einer präzisen Holz-Lötschablone wurden zuerst 8 einzelne LED-Wände vorab gefertigt. Diese Methode sichert exakte Abstände und perfekt ausgerichtete Dioden vor der finalen Hochzeit auf der Hauptplatine.
LED Würfel in action
Schauen Sie sich unsere LED Cubes in action an. Von einem kleine rgb Würfel bis zu einem mit über 4000 weißen LEDs ist alles dabei.
Technische Daten
- • 512 RGB-LEDs (8x8x8 Matrix)
- • Steuerung: ESP32 Mikrocontroller (Dual-Core für flüssige Animationen)
- • 25 Schieberegister zur effizienten Multiplexing-Ansteuerung
- • Kompakte custom-designed Hauptplatine (Größe: 21,5 x 21,5 cm)
- • Materialeinsatz: Über 50 Meter struktureller Verbindungsdraht

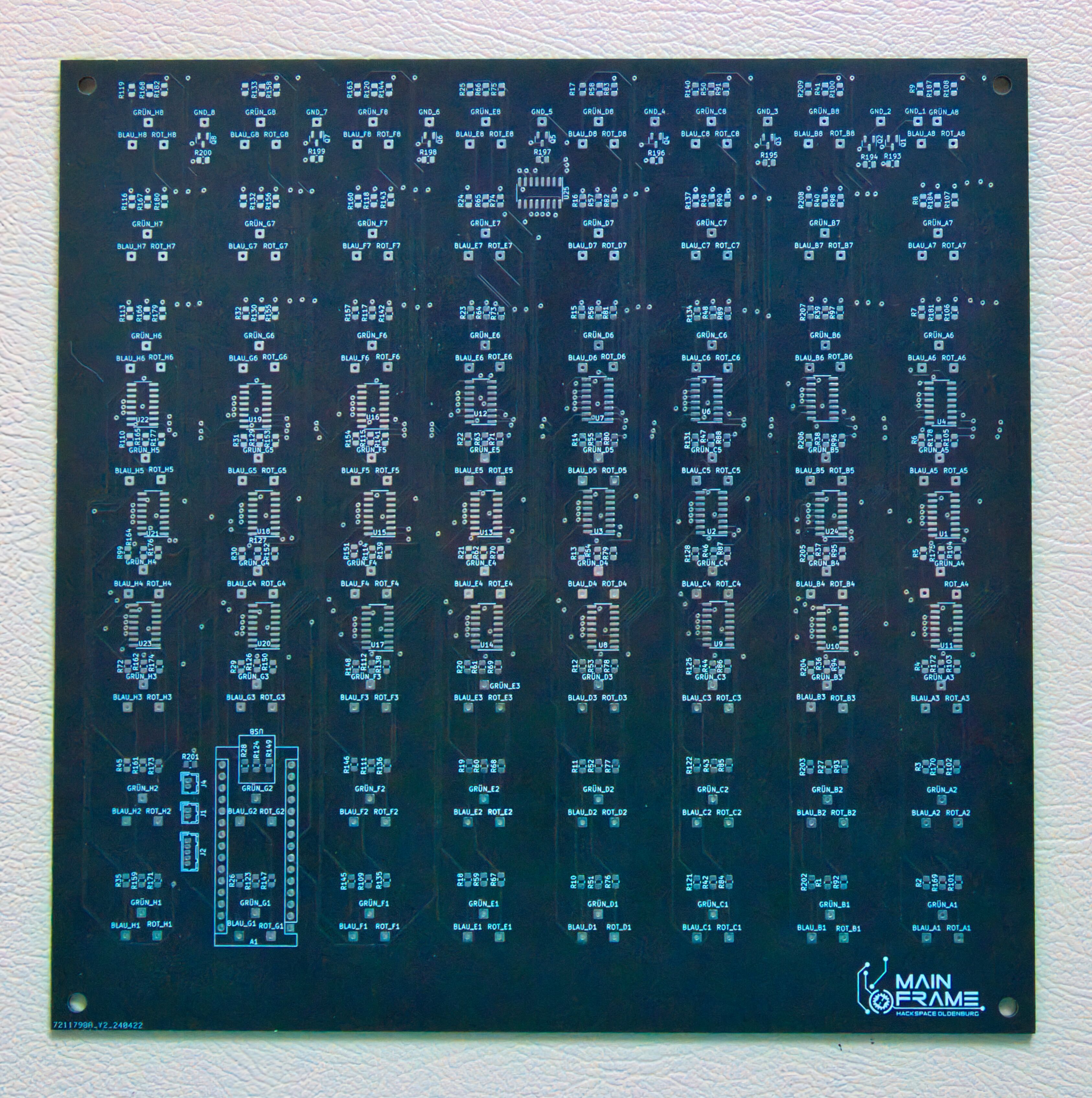

Die Steuerzentrale
Auf der 21,5 x 21,5 cm großen Platine laufen alle Fäden zusammen. Die 25 Schieberegister brechen die Pins des ESP32 auf die benötigten Kanäle herunter, um die RGB-Farbkanäle und Ebenen per High-Speed-Multiplexing anzusteuern.
